Detalles de producto

1. Información general
La válvula de bola de seguridad para acumuladores AQF está compuesta por una válvula de cierre, una válvula de seguridad y una válvula de descarga. Se instala entre el acumulador y el sistema hidráulico para controlar el encendido, el desbordamiento y la descarga del aceite del acumulador. condición.

2. Descripción del modeloo

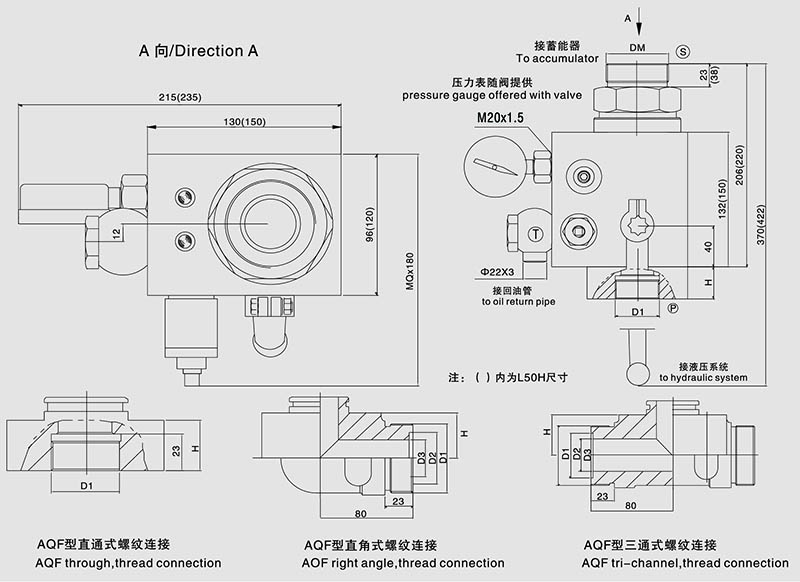

3. Dimensiones
4.el adaptador

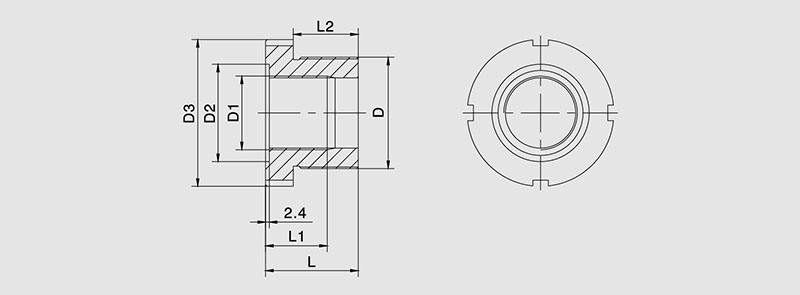

Adaptador de válvula de bola de seguridad (núcleo de parche) (QF-L25~L40) /Adaptador de válvula de seguridad
El uso de relleno de núcleo puede ampliar el alcance del uso de válvulas de bola de seguridad: por ejemplo, un acumulador de 100 l puede equiparse con una válvula de bola de seguridad de diámetro pequeño mediante el ajuste del relleno de núcleo, lo que resuelve el problema de conectar un diámetro pequeño a un gran acumulador; lo contrario también es aplicable. Al mismo tiempo, se resuelve el problema de la intercambiabilidad entre acumuladores importados y acumuladores nacionales.
Adaptador de válvula de bola de seguridad (núcleo de llenado) (QF-L25~L40)

Modeloo de núcleo de parche

D

D1

D2

D3

L

L1

L2

Peso/(Kg)

QF-L25

M60x2

M42x2

68

80

50

28

35

1.52

QF-L40

M72x2

M60x2

80

95

60

38

42

2.15

5. especificaciones técnicas

model

Presión nominal

Alrededor de la estación de regulación de presión)

Diámetro nominal

caudal nominal

tamaño básico)

Modelo de acumulador aplicable

peso

(kg)

Model

H

D3

D2

D1

MD

para acumulador

AQF-L25H ※-A

31.5

24

M33x2

M27x2

M42x2

NXQ-1.6-10 ※-L-A

A〇F-Ls25H ※-A

10

H1=3.5-14

25

100

30

22

35

M42x2

17

A〇F-Lw25H ※-A

AQF-L32H ※-A

31.5

30

M42x2

M42x2

M60x2

A〇F-Ls32H ※-A

20

H2=7-21

32

160

36

26

40

M52x2

17.5

A〇F-Lw32H ※-A

NXQ-10〜 100 ※-L-A

AQF-L40H ※-A

31.5

36

M48x2

M60x2

M72x2

A〇F-Ls40H ※-A

31.5

H3 = 14-31,5

40

250

40

32

45

M60x2

18.5

AQF-Lw40H ※-A

AQF-L50H ※-A

50

500

36

48

M72x2

M72x2

20

6. instrucciones de pedido
①El nombre completo del código del modelo debe indicarse al realizar el pedido, por ejemplo: la presión de trabajo es de 31,5 Mpa, el diámetro es de 20 mm, la conexión es de tres vías, la rosca de la junta del acumulador es M42x2, la válvula de bola de seguridad: AQF-LW20H3-A/M42x2
②Si existen requisitos especiales para el grupo de válvulas de seguridad, consulte con nuestra empresa.
③La empresa se reserva el derecho de modificar el diseño sin previo aviso.
