Detalles de producto

1. Información general

El grupo de seguridad del acumulador tipo QFZ está compuesto por una válvula de globo con núcleo esférico de alta presión, una válvula de alivio de acción directa y una válvula de globo pequeña, que tiene las funciones de apertura y cierre, seguridad, válvulas de descarga, etc.

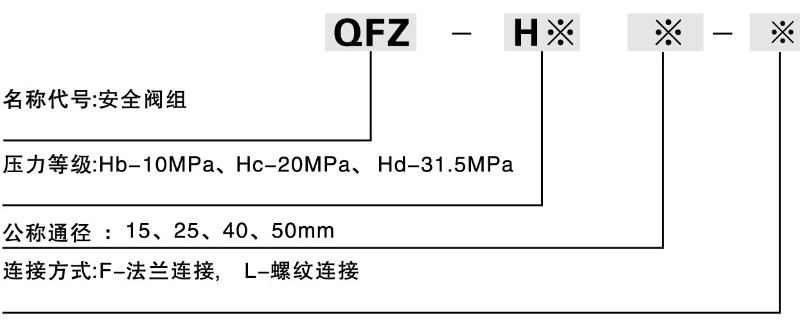

2. Descripción del modelooo

diagrama esquemático 3.structure

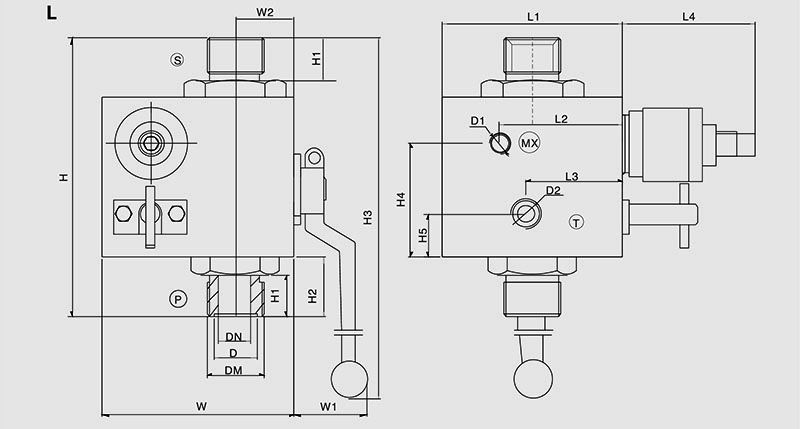

4.el tamaño total

①Especificaciones técnicas (roscado)

model	DN	NP	Tamaño básico/Dimensión (mm)																	Peso (Kg)
Modeloo	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	MD(S)	Peso
〇FZ-h^15L	15	10	85	58	46	68	131	20	28	201	53	20	90	33	28	20			M27X2	5
QFZ-H^25L	25	20	90	58	46	68	167	23	31	262	76	23	110	44	37	35	M10X1	M18X1.5	M42X2	9
QFZ-H^40L	40		100	65	46	68	200	30	40	318	90	35	140	45	48	52			M60X2	19
〇FZ-h^50L	50	31.5	120	70	46	68	240	30	40	377	115	56	160	50	60	63			M72X2	27

②Especificaciones técnicas (tipo brida)

model	DN	NP	Tamaño básico/Dimensión (mm)																	Peso (Kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	AxA(S)	Peso
〇FZ-_15F	15	10	85	58	46	68	115	11	20	193	53	20	90	33	28	22.5			56	5
QFZ-H^25F	25	20	90	58	46	68	155	14	25	256	76	23	110	44	37	35	M10X1	M18X1.5	74	9
QFZ-H^40F	40		100	65	46	68	180	18	30	30	90	35	140	45	48	52			96	19
〇FZ-h^50F	50	31.5	120	70	46	68	230	20	35	372	115	56	160	50	60	65			110	27

5. instrucciones de pedido

①El nombre completo del código del modelo debe indicarse al realizar el pedido, por ejemplo: la presión de trabajo es de 31,5 Mpa, el diámetro es de 40 mm, el método de conexión es el grupo de válvulas de seguridad tipo brida: QFZ-Hd40F

②Si existen requisitos especiales para el grupo de válvulas de seguridad, consulte con nuestra empresa.

③La empresa se reserva el derecho de modificar el diseño sin previo aviso.
